一次通流加压模拟带负荷向量试验装置,【天正华意电气设备(九江市分公司)tianzh3611-79】为您详细解读一次通流加压模拟带负荷向量试验装置的相关知识和资讯详情,nJzVi8ukG关于产品的实时报价、更多参数信息请联系我公司,联系人：杨经理,地址：平度市平安路2号。

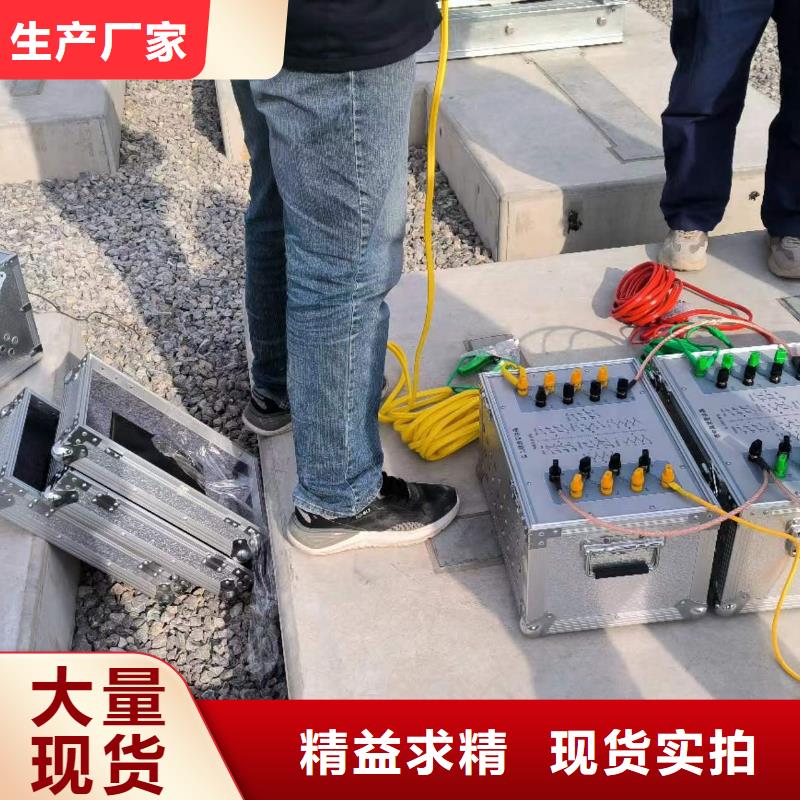

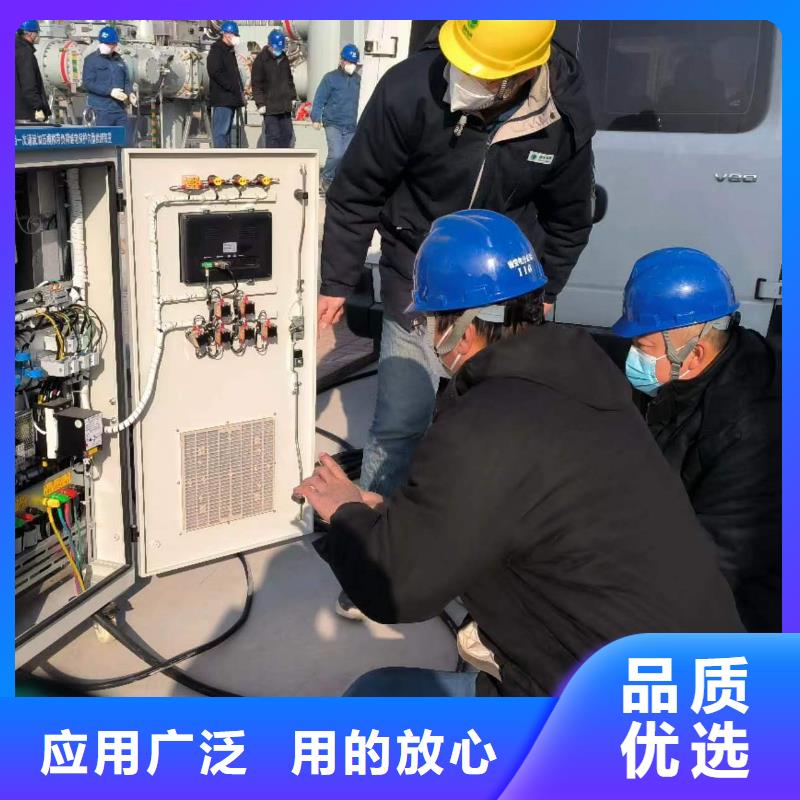

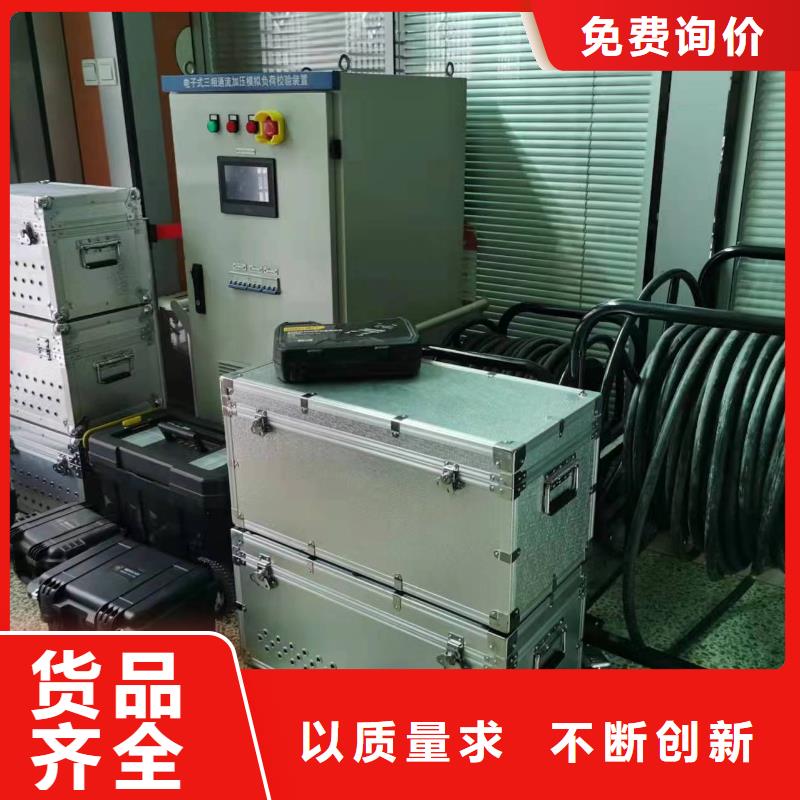

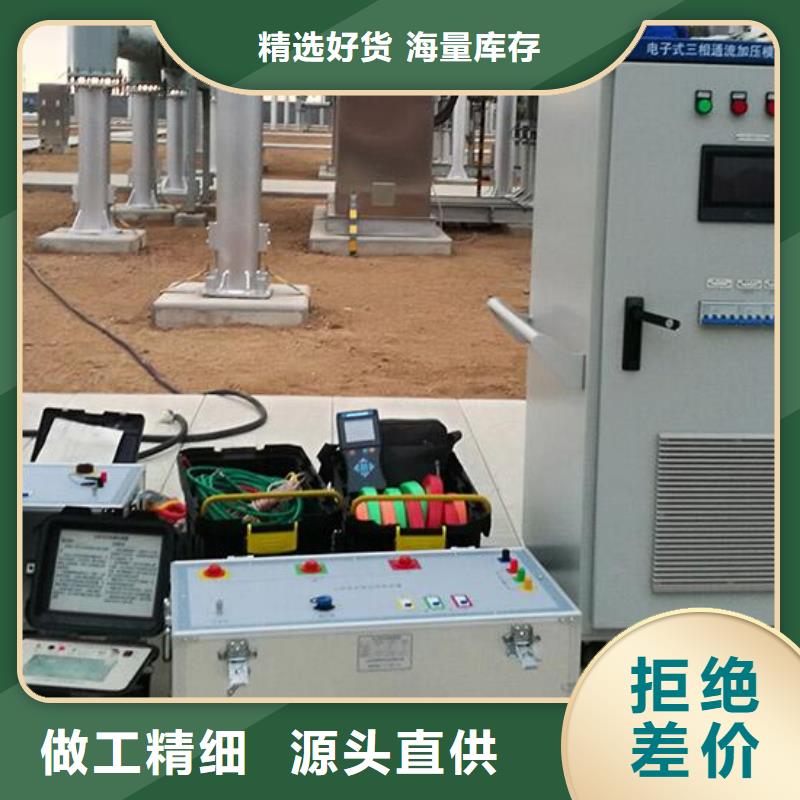

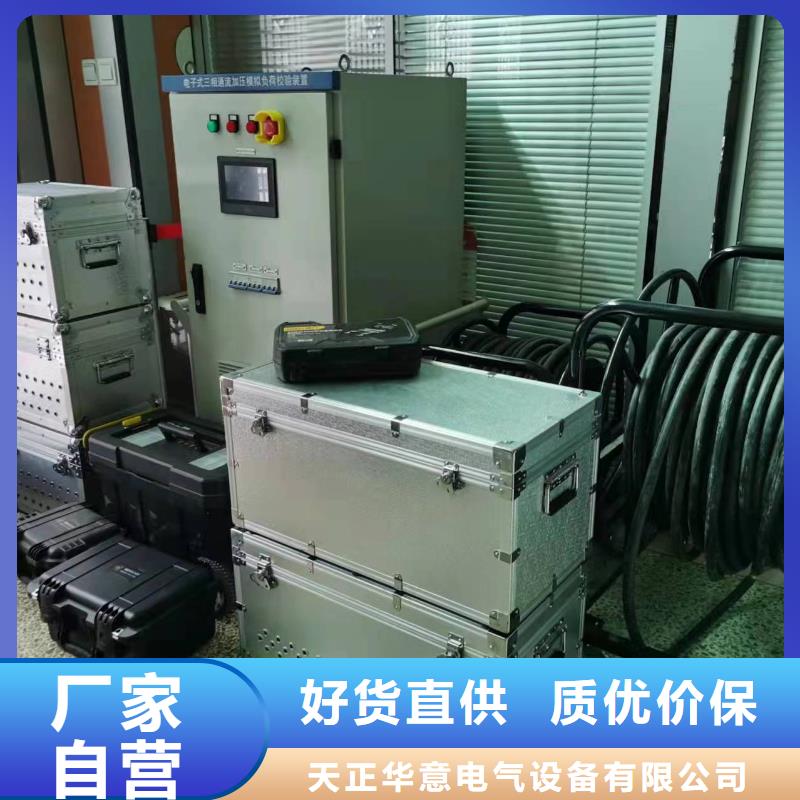

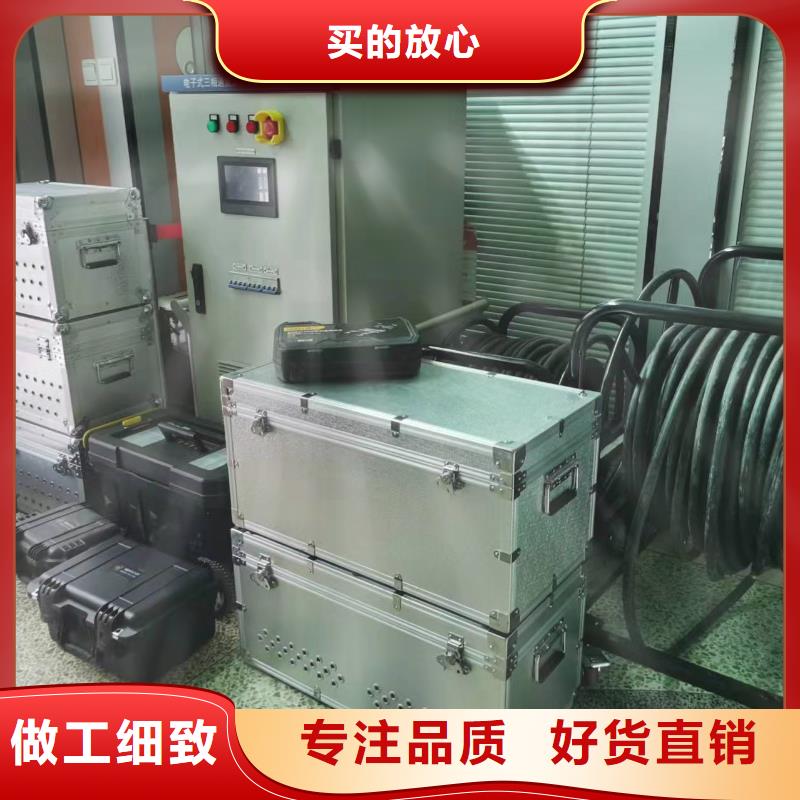

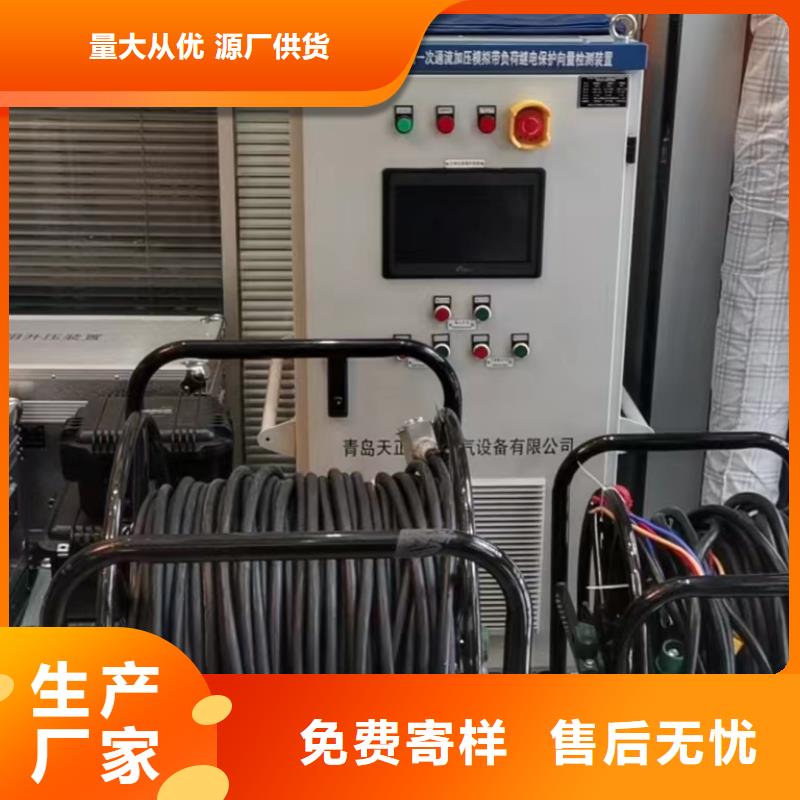

一次通流加压模拟带负荷向量试验装置试验前准备工作5.1 资料和图纸变电站相关设计图纸，继电保护装置原理说明书及使用说明书等资料齐全。5.2 试验设备及仪器仪表试验设备: TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置1套(其中大电流转换试验装置1台，高电压试验转换装置1台，专用电源线4组，大电流三相输出线1组，高电压三相输出线1组，高精度高灵敏选频相位表1套)，数字万用表（0.5级及以上）1块，电流钳表（1.0级及以上）1块，组合工具,接地线,围栏等。5.3 设备状态变电站所有线路出口一次侧已断引（或线路隔离开关在分位）、电压互感器一次侧已断引；断路器及隔离开关在分位，保护出口压板已断开。6 试验项目及方法变电站继电保护相位检验试验时，大电流转换试验装置固定放置在主变侧易于接线的位置,方便对各电压级母线通流(开关站可固定放置在输电线路中间位置某一间隔),高电压转换试验装置放在对应母线电压互感器位置,通过倒闸操作配合完成变电站所有继电保护相位的检验工作。对安装两台主变的变电站，装置变频电源宜放置在主变位置,根据变压器阻抗参数选择合适的变压器绕组为施加变频电源,通过一台主变母线串带另一台主变开关和绕组施加工频（或低频）电源，其余侧绕组在绕组开关后级合上刀闸形成一次短路电流，完成变压器差动保护相位检验。试验顺序宜按照各电压级分别进行，对分段双母线需要利用变压器升压方式，完成一次电压并列相位检查（开口三角电压），而后进行各电压级电压线路保护、母线保护的顺序进行， 进行变压器差动保护相位检验试验，电度表二次回路接线、断路器保护和故障录波器可随线路和变压器保护相位检验试验同时进行。 变电站继电保护向量检查装置 带负荷校验保护装置 变电站监控信息自动对点装置 特高压变压器继电保护向量测试装置 高精度六相微机继电保护综合测试仪 变电站投运前继电保护一二次回路向量检查 智能变电站通流加压典型实验装置 三相微机继电保护测试仪 智能变电站继电保护向量检查装置 三相通流加压模拟负荷校验装置

一次通流加压模拟带负荷向量试验装置220kV母线各间隔通流参考相位以220kV #1母线PT 的A相为参考相位基准，将220kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧220kV套管处对母线三相通流（160A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查4回220kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。4.1)201-#1母线-200母联开关-#2母线-213线路间隔将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。通流加压路径如图2图2测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上214间隔开关，然后再将213间隔一次设备恢复到初始状态。以下间隔雷同4.2)201-#1母线-200母联开关-#2母线-214线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上214-2、214、214-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-214线路间隔。通流加压路径图略测量2套母差保护屏中201、200、214母差保护，测量214间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。4.3）201-#1母线-200母联开关-#2母线-202#2主变开关间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上202-2、202、202-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-202#2主变间隔。通流加压路径图略测量2套母差保护屏中201、200、202母差保护，包括后台监控机测量值等；测量完成后将202间隔一次设备恢复到初始状态。4.4）201-#1母线-200母联开关-#2母线- 215线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上215-2、215、215-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-215线路间隔。通流加压路径图略测量2套母差保护屏中201、200、215母差保护，包括后台监控机测量值等；测量完成后将215间隔一次设备恢复到初始状态。

一次通流加压模拟带负荷向量试验装置功　　能 测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电　　源 3.7V锂充电电池功　　耗 250mA显示模式 LCD彩屏显示，72×55mm仪表尺寸 长宽厚：187*119*48mm钳口尺寸 Φ8mm电压量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS电流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°频率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)无功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)视在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因数量程 -1～+1 分辨率：0.001 精度：±0.03电流矢量和 0mA～60.0A相　　序 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率 约2秒/次数据保持 测试中按HOLD键保持数据，“HOLD”符号显示数据存储 500组硅胶防护套 有USB接口 USB接口，所存数据上传电脑，便于分析管理数据自动关机 仪表无操作约15分钟后关机背光功能 有，适合昏暗场所及夜间使用电压检测 当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量 主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度 1.5m电流钳线长 2m工作温湿度 -10℃～40℃；80%Rh以下存放温湿度 -10℃～60℃；70%Rh以下输入阻抗 测试电压输入阻抗为：1MΩ耐　　压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝　　缘 仪表线路与外壳之间≥100MΩ结　　构 外壳绝缘适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 三相通流加压模拟负荷校验装置 模拟负荷向量试验装置 电位差相位伏安表 模拟一次负荷法继电保护相位检验装置 母差保护线路保护 钩式验电器2 继电保护向量检查和动作逻辑校验测试装置 电位差双钳相位伏安表 三相微机继电保护综合校验仪
